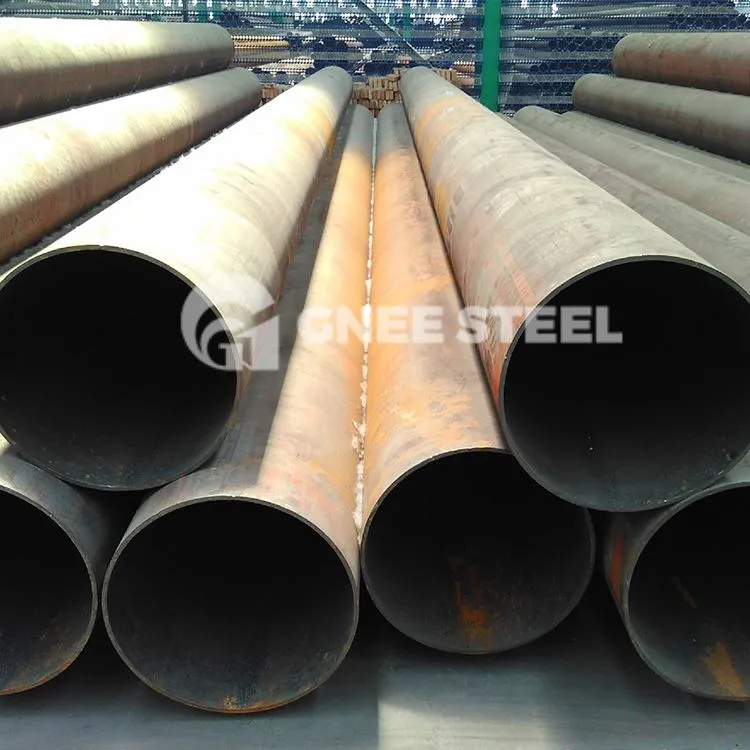

Tubi ASTM A178 ERW

L-iwweldjar tar-reżistenza huwa proċess ta 'wweldjar billi tiġi applikata pressjoni permezz ta' elettrodu wara li l-weldjaturi jkunu ġew immuntati, bl-użu tas-sħana tar-reżistenza ġġenerata mill-mogħdija tal-kurrent elettriku mill-uċuħ ta 'kuntatt tal-ġonot u ż-żoni ġirien.

• Standards: ASTM a178 (ASME Sa178)

Grad: Grad A Grad Ċ Grad D

Daqs: OD 1/2in-5in(12.7-127mm)

Ħxuna tal-ħajt:{{0}}.035in{-0.360in(0.{9-9.1mm)

• Kompożizzjoni Kimika ta 'ASTM A178

Element %	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
	Azzar b'karbonju baxx	Azzar tal-Karbonju Medju	Manganess Azzar
C	0.06-0.18	%7b%7b0%7d%7d.35+Max	0.27 Max
Mn	0.27-0.63	0.80 Max	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
Si	...	...	0.10 Min.

• Proprjetà Mekkanika ta 'ASTM A178

Oġġett	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
Saħħa tat-tensjoni, min, ksi [MPa]	47[325]	60[415]	70[485]
Qawwa ta' rendiment, min, ksi [MPa]	26[180]	37[255]	40[275]
Titwil fi 2 pulzieri jew 50mm, min, %	35	30	30
Għal testijiet tal-istrixxi lonġitudinali tnaqqis għal	1.50A	1.50A	1.50A
Kull 1⁄32-in[0.8mm] tnaqqis fil-ħxuna tal-ħajt taħt 5⁄16in. [8mm]
Mit-titwil minimu bażiku tal-punti perċentwali li ġejjin għandhom isiru

• Dijametru ta 'barra u Tolleranza tal-Ħxuna tal-Ħitan ta' tubi ASTM A178

Dijametru ta' Barra tol		Ħxuna tal-ħajt tol
OD < 50	±0.05MM	S < 4mm	±12.5%
OD > 50	±1%	4--20mm	+15/-12.5%
		S Akbar minn jew ugwali għal 20mm	±12.5%

Tipi ta 'wweldjar tar-reżistenza

1. Iwweldjar fuq il-post
L-iwweldjar fuq il-post huwa mmuntat f'ġonta tal-ħoġor, u ppressat bejn iż-żewġ elettrodi, l-użu tas-sħana tar-reżistenza biex jiddewweb il-metall bażiku, il-formazzjoni tal-metodu tal-iwweldjar tar-reżistenza tal-ġonot iwweldjati. L-iwweldjar fuq il-post għandu jintuża għall-iwweldjar ta 'pjanċa rqiqa.
Proċess tal-iwweldjar fuq il-post:
(1) pre-pressjoni, biex jiġi żgurat kuntatt tajjeb mal-biċċa tax-xogħol.
(2) qawwa, sabiex il-formazzjoni ta 'nuklei wweldjati u ċirku tal-plastik.
(3) forġa breakpoint, sabiex il-qalba mdewba fil-pressjoni taħt l-azzjoni kontinwa tal-kristallizzazzjoni tat-tkessiħ, il-formazzjoni ta 'tessut dens, l-ebda jinxtorob, xquq fil-ġonot iwweldjati.
2. Iwweldjar tal-ħjata
L-iwweldjar tal-ħjata huwa mmuntat f'ġonot ħoġor jew butt, u mqiegħed bejn iż-żewġ elettrodi tar-rombli, ir-roller weldjaturi taħt pressjoni u provvista ta 'enerġija li ddur, kontinwa jew intermittenti, li tifforma metodu kontinwu ta' wweldjar ta 'reżistenza għall-weldjatura.
L-iwweldjar tal-ħjata għandu jintuża biex iwweldja ħjata aktar regolari, ir-rekwiżiti tal-istruttura tas-siġill, ħxuna tal-pjanċa tal-istess fit-3mm li ġejjin.
3. Iwweldjar tal-butt
L-iwweldjar tal-butt huwa li jagħmel il-weldment tul il-metodu kollu tal-iwweldjar tar-reżistenza għall-iwweldjar tal-wiċċ ta 'kuntatt.
(1) iwweldjar tar-reżistenza tar-reżistenza
L-iwweldjar tar-reżistenza huwa li tgħaqqad l-iwweldjar f'ġonta tal-butt, sabiex il-wiċċ tat-tarf ikun f'kuntatt mill-qrib ma 'l-użu ta' reżistenza tas-sħana msaħħna għal stat tal-plastik, u mbagħad is-sezzjoni u applika malajr il-forza tal-forġa ta 'fuq biex tlesti l-metodu tal-iwweldjar .
L-iwweldjar tar-reżistenza tar-reżistenza għandu jintuża għal cross-section sempliċi, dijametru jew tul tal-ġenb inqas minn 20mm u r-rekwiżiti tas-saħħa mhumiex għoljin wisq.
(2) iwweldjar butt flash
L-iwweldjar tal-butt tal-flash huwa mmuntat f'ġonot tal-butt, li jgħaqqad il-provvista tal-enerġija, sabiex il-wiċċ tat-tarf tiegħu qrib gradwalment biex jinkiseb kuntatt lokali, l-użu tas-sħana tar-reżistenza biex issaħħan dawn il-punti ta 'kuntatt, taħt l-azzjoni ta' kurrent għoli, li jirriżulta fi flash, sabiex it-tidwib tal-metall tat-tmiem sat-tmiem ta 'ċertu fond fl-ambitu ta' temperatura predeterminata, itfi u malajr japplikaw il-quċċata tal-forza tal-forġa biex tlesti l-metodu tal-iwweldjar.
Il-kwalità tal-ġonta tal-iwweldjar bil-flash hija aħjar mill-iwweldjar tar-reżistenza, il-proprjetajiet mekkaniċi tal-weldjatura u l-materjal tal-bażi huma komparabbli, u m'għandhomx bżonn li tnaddaf il-ġonta qabel l-iwweldjar tal-wiċċ iwweldjat minn qabel.
L-iwweldjar tal-butt bil-flash huwa komunement użat fl-iwweldjar ta 'weldjaturi importanti. Jistgħu jiġu wweldjati bl-istess metall, jistgħu wkoll jiġu wweldjati metalli differenti; jista 'jiġi wweldjat 0.01mm wajer, jista' wkoll jiġi wweldjat 20000mm ta 'vireg tal-metall u profili.

A178 ERW Pajp ta 'l-Azzar
