A269 Tubu tal-Iskambjatur tas-Sħana



It-tubi tal-iskambju tas-sħana A269 huma tubi tal-azzar magħmulin minn azzar inossidabbli awstenitiku. Il-metodi tal-irrumblar jinkludu l-irrumblar bis-sħana, l-estrużjoni bis-sħana u t-tpinġija (irrumblar) kiesħa ta 'tubi tal-istainless steel. Minħabba r-reżistenza għolja tal-fluwidu u l-inkonvenjenza tat-tindif f'tubi tal-istainless steel A269 316L ta 'dijametru żgħir, huma suxxettibbli għal imblukkar. Madankollu, dan huwa differenti għal tubi ta 'l-istainless steel A269 316L ta' dijametru kbir, peress li r-reżistenza għall-fluwidu tagħhom mhix għolja daqs f'tubi ta 'dijametru iżgħar, u tagħmilhom aktar konvenjenti għall-klijenti biex jużaw u jitnaddfu. Għalhekk, pajpijiet ta 'l-istainless steel 316L ta' dijametru żgħir huma adattati għal fluwidi aktar nodfa, filwaqt li pajpijiet ta 'l-istainless steel A316L ta' dijametru kbir huma adattati għal fluwidi aktar viskużi jew turbid.

A269 316L-Ispeċifikazzjoni tat-Tubu tal-Iskambjatur tas-Sħana tal-Azzar Stainless

Prodott:	Stainless Steel Heat Exchanger Tube
Proċess tal-Manifattura	Cold drawn, imnaddfin, ittemprat, illustrat
Standard	ASTM A312/ A213/ A269/ A790
Grad tal-Materjal	TP304/TP304L/TP316/316L/316Ti, TP310S/310H, TP321, TP321H, ETC
Dijametru ta' Barra	Φ 6.00mm - Φ 610 mm; 1" NB sa 12" NB
Ħxuna	0.6mm - 60mm; SCH10/40/80/160/XXS/STD
Ċertifikazzjoni	ISO9001, SGS
Kapaċità ta' Provvista	5000 Tunnellata fix-xahar

Kompożizzjoni Kimika ta 'A269 316L Stainless Heat Exchanger Tube

Grad tal-Azzar	C	Si	Mn	P	S	Cr	Ni	Mo
316L	Inqas minn jew ugwali għal 0.03	Inqas minn jew ugwali għal 1.00	Inqas minn jew ugwali għal 2.00	Inqas minn jew ugwali għal 0.045	Inqas minn jew ugwali għal 0.030	16.0-18.0	10.0-14.0	2.00-3.00

Proprjetajiet Mekkaniċi ta' Pajp A269 316L SS

Grad tal-Azzar	Qawwa tat-tensjoni (MPa)	Qawwa ta' Rendiment (MPa)	Titwil (%)	Ebusija (HRB)
316L	Iktar minn jew ugwali għal 485	Iktar minn jew ugwali għal 170	Iktar minn jew ugwali għal 35	Inqas minn jew ugwali għal 90

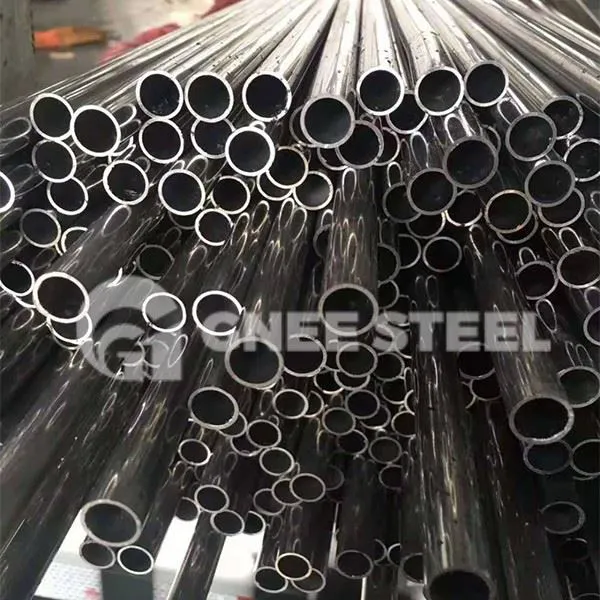

Tubu ta' l-Iskambjatur tas-Sħana A269 316L SS



































Metodi tal-Ittestjar tat-Tubi tal-Iskambjatur tas-Sħana

Matul it-tħaddim fit-tul ta 'tubi tal-iskambjatur tas-sħana tal-istainless steel, inċidenti ta' tnixxija huma suxxettibbli li jseħħu minħabba korrużjoni u erożjoni tal-medju, kif ukoll xedd fil-baffles jew baffle plates, li jistgħu jaffettwaw it-tħaddim sikur ta 'tagħmir li jġorr il-pressjoni. , li jwassal għal għeluq temporanju u tqassar iċ-ċiklu operattiv tal-unità. Barra minn hekk, tnixxijiet jistgħu wkoll jikkawżaw korrużjoni f'postijiet/tagħmir ieħor u jaffettwaw il-kwalità tal-prodott. Għalhekk, it-tisħiħ tal-monitoraġġ u l-ittestjar tal-korrużjoni f'qatet ta 'tubi tal-iskambjatur tas-sħana tal-istainless steel huwa mezz importanti biex tiġi żgurata produzzjoni sikura, bis-Sistema ta' Spezzjoni Rotatorja Interna (IRIS) tkun waħda mill-metodi ta 'spezzjoni.

Introduzzjoni għall-Metodu ta' Spezzjoni IRIS:

Il-prinċipju tas-Sistema ta 'Spezzjoni Rotatorja Interna (IRIS) huwa bbażat fuq il-metodu ta' skoperta ultrasoniku tal-polz-eku. Transducer iħeġġeġ polz ta 'frekwenza għolja fl-ilma biex jiġġenera mewġ ultrasoniku, li huma riflessi lura tul id-dijametru ta' ġewwa tat-tubu permezz ta 'riflettur.

L-eki jistgħu jiġu riflessi kemm mill-uċuħ ta 'ġewwa kif ukoll ta' barra tat-tubu. Permezz ta 'kalkolu, id-dijametru ta' ġewwa, id-dijametru ta 'barra, u l-ħxuna tal-ħajt tat-tubu jistgħu jinkisbu. Ir-riflettur huwa misjuq u mdawwar malajr minn ras ta 'turbina, u rotazzjoni waħda tista' tiskopri l-ħxuna tal-ħajt ta 'ċirku ta' tubi ta 'skambju tas-sħana. Hekk kif is-sonda tkompli tirtira, it-tubu kollu tal-iskambju tas-sħana jista 'jitkejjel, u jifforma grafika intuwittiva.
