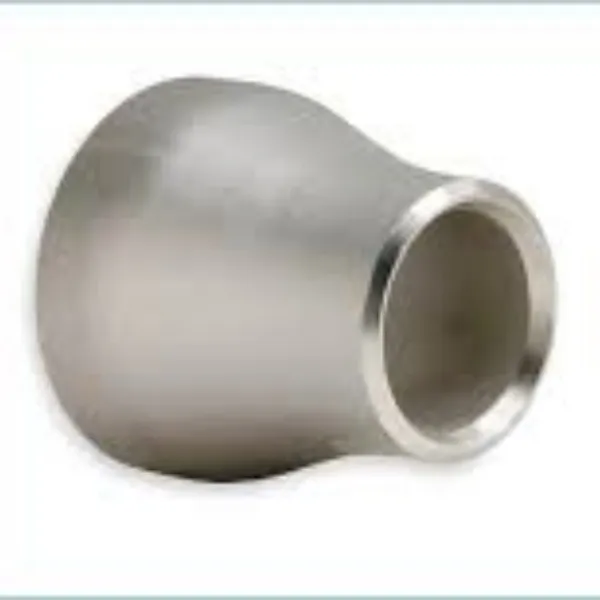

Ir-Reducer Konċentriku

Ir-reducer konċentriku huwa twaħħil f'forma ta 'kon li jintuża biex tkabbar jew inaqqas id-dijametru dwar il-linja taċ-ċentru. Huwa faċli li ttrasporta t-tajn u l-fluwidu tat-tħin u huma adattati għal operazzjonijiet korrużivi, ta 'benefiċċju wkoll biex jintużaw fejn klassifikazzjonijiet differenti u biex jilbsu protezzjoni hija meħtieġa fi...

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Buttwelding Fittings jintużaw f'sistema ta 'pajpijiet biex jibdlu d-direzzjoni jew il-funzjoni tal-midja, biex jitferrgħu, inaqqsu d-daqs tal-pajp jew iwaħħlu tagħmir awżiljarju. Huma disponibbli f'diversi tipi bħala minkeb, tee, għatu, reducer konċentriku, stub end u oelt, li prodotti f'forma kiesħa u sħuna bbażata fuq speċifikazzjoni ASTM A403 u ASTM A234.

ASTM A403 WP304 & 316 Stainless Steel Pipe Fittings

L-ispeċifikazzjoni ta 'ASTM A403 tkopri gradi komuni ta' l-istainless steel WP304 & 316 li jintużaw għall-pajpijiet tal-pressjoni. Il-klijenti jeħtieġ li jindikaw tip mingħajr saldatura jew iwweldjati waqt li jixtru tipi ta 'fittings ta' gradi, bħal reducers konċentriċi, buttwelding tee & cross, liwja tal-pajp tal-azzar u minkeb.

ASTM A234 Azzar tal-Karbonju u Fittings tal-pajpijiet tal-Azzar Liga

Din l-ispeċifikazzjoni tkopri l-azzar tal-karbonju ASTM A234 u l-fittings ta 'l-azzar illigat ta' kostruzzjoni semaless u wweldjata bl-istandard ta 'ASME B16.9. Dawn il-fittings huma għall-użu fil-pajpijiet tal-pressjoni u fil-fabbrikazzjoni ta 'kontenituri tal-pressjoni għal servizz f'temperaturi moderati u elevati.

Materjal għal Redcuer Konċentriku ASME B16.9

Stainless Steel Gradi

ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L

Gradi tal-Azzar tal-Karbonju

ASTM A234 WPB/WPC, ASTM A420 WPL6, ASTM A860 WPHY 42 / 46 / 56 / 60 / 65

Gradi tal-Azzar Liga

ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92 / WP 22

ASME B16.9 Dimensjonijiet Reducer Konċentriku & Piż Sch 40

OD1	OD2	TMIEM SA TMIEM	SCH 40 PIŻ
NPS	NPS	H	KG
3/4	3/8 - 1/2	38	0.07
1	1/2 - 3/4	51	0.14
1 1/4	1/2 - 1	51	0.19
1 1/2	1/2 - 1 1/4	64	0.29
2	3/4 - 1 1/2	76	0.46
2 1/2	1 - 2	89	0.85
3	1 1/4 - 2 1/2	102	1.11
4	2 - 3 1/2	102	1.8
5	2 - 4	127	3.05
6	2 1/2 - 5	140	4.35
8	3 1/2 - 6	152	7.12
10	4 - 8	178	11.8
12	5 - 10	203	17.8
14	6 - 12	330	34.3
16	6 - 14	356	48.3
18	8 - 16	381	65.3
20	10 - 18	508	102
22	12 - 20	508	-
24	12 - 22	508	143
26	12 - 24	610	-
28	14 - 26	610	-
30	14 - 28	610	-
32	20 - 30	610	230
34	22 - 32	610	245
36	22 - 34	610	282
38	24 - 36	610	-
40	28 - 38	610	-
42	28 - 40	610	-
44	32 - 42	610	-
46	34 - 44	711	-
48	36 - 46	711	-
52	40 - 48	711	-
56	40 - 52	711	-
60	44 - 56	711	-

Noti

1) Minbarra l-istandards imsemmija hawn fuq, l-istandards ta 'GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 etc.are wkoll applikati.

2) Għar-reducers konċentriċi u eċċentrika bid-daqsijiet akbar minn dak elenkat fit-tabella ta 'hawn fuq, se jiġu fornuti soġġetti għad-daqsijiet miftiehma mix-xerrej u l-manifattur jew skond id-daqs tal-manifattur.
