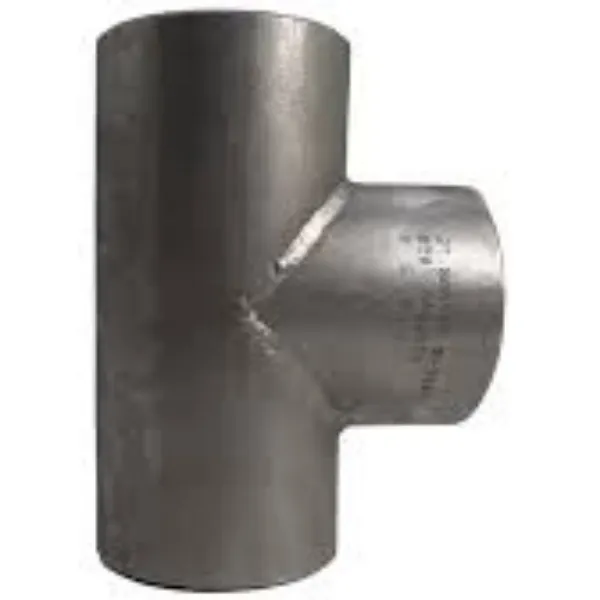

Steel Pipe Tee

ASME B16.9 tee tal-pajp tal-azzarhija forma ta 'T jew forma ta' Y bi tliet ħwienet fl-istess daqs jew differenti u msemmi bħala tee ugwali u tee li jnaqqas, it-truf tal-konnessjoni huma fl-istess daqsijiet, huwa tee ugwali, filwaqt li d-daqs tal-brach huwa iżgħar mid-daqs tal-pajp tal-ġirja, insejħu huwa bħala tnaqqis tee. Buttwelding tee huwa użat ħafna fil-pitrolju, industrija kimika, impjant tal-enerġija u pipelines industrijali oħra. Il-materjal użat komuni huma l-azzar tal-karbonju A234 WPB u l-istainless steel 316.

tee ugwali tnaqqis tee

Spezzjoni ta' Butt Weld Tee

Aħna se nkejlu l-ħxuna tal-ħajt u t-tul tat-tee, sabiex niżguraw il-kwalità tal-prodotti.

Pakkett ta' Butt Weld Tee

Prodotti Tee inqas minn 8 "se jiġu rranġati pulit ġewwa l-kaxxa tal-injam, akbar minn 8" se jkun ippakkjar tal-plastik u mbagħad jitqiegħed fuq il-bażi tal-injam.

X'inhu ASME B16.9?

L-istandard ASME B16.9 ikopri dimensjonijiet ġenerali, tolleranzi, klassifikazzjonijiet, ttestjar, u marki għal fittings tal-buttwelding maħdumin fil-fabbrika f'daqsijiet NPS 1 ∕ 2 sa NPS 48 (DN 15 sa DN 1200). Ikopri fittings ta 'kwalunkwe ħxuna tal-ħajt li tista' tiġi prodotta.

Fittings tal-buttwelding huma wżati f'sistema ta 'pajpijiet biex jibdlu d-direzzjoni jew il-funzjoni tal-midja, biex iferrgħu, inaqqsu d-daqs tal-pajp jew iwaħħlu tagħmir awżiljarju. Huma disponibbli f'diversi tipi bħala minkeb, tee, għatu, reducer, stub end u oelt, li huma prodotti f'formazzjoni kiesħa u sħuna bbażata fuq speċifikazzjoni ASTM A403 u ASTM A234.

ASTM A403 WP304 & WP316 Stainless Steel Fittings Specificaiton

304 & 316 stainless steel butweld fittings huma ddisinjati fil-Gradi ASTM A403 WP ibbażati fuq dimensjonijiet standard ASME jew MSS. Jistgħu jkunu tat-tip mingħajr saldatura jew iwweldjati.

L-ispeċifikazzjoni ASTM A403 tkopri forom ta 'minkeb tal-pajp ta' l-istainless steel, tee, cross, reducer u għatu. Għandhom funzjoni differenti fis-sistema tal-pajpijiet u użati ħafna biex iwweldjaw fuq il-pajp jew it-tagħmir.

ASTM A234 WPB Speċifikazzjoni tal-Pipe Fittings tal-Azzar tal-Karbonju

ASTM A234 WPB huwa l-aktar grad komuni u rappreżentattiv fil-fittings tal-pajpijiet tal-azzar tal-karbonju. Aħna jimmanifatturawhom f'tipi ta 'semaleless u wweldjati skond l-istandard ta' ASME B16.9 & MSS-SP -43. Dawn il-fittings tal-buttwelding huma għall-użu fil-pajpijiet tal-pressjoni u fil-fabbrikazzjoni tal-kontenituri tal-pressjoni għal servizz f'temperaturi moderati u elevati.

Speċifikazzjoni ta 'ASME/ANSI B16.9 Steel Pipe Tee Fittings

ASME/ANSI B16.9 Dimensjonijiet tat-Tee tal-Pipe tal-Azzar

Noti

1) Minbarra l-istandards imsemmija hawn fuq, l-istandards ta 'GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 etc.are wkoll applikati.

2) Għat-tees dritti b'DN akbar minn jew ugwali għal 650 (NPS 26) u t-tees li jnaqqsu b'DN akbar minn jew ugwali għal 350 (NPS 14 , id-daqsijiet tal-ħruġ huma rrakkomandati li jintużaw (li jfisser li jistgħu jiġu applikati daqsijiet oħra). ).

3) Għat-tees u slaleb bid-daqsijiet akbar minn dak elenkat fit-tabella ta 'hawn fuq, se jiġu fornuti soġġetti għad-daqs miftiehem mix-xerrej u l-manifattur jew skond id-daqs tal-manifattur.
