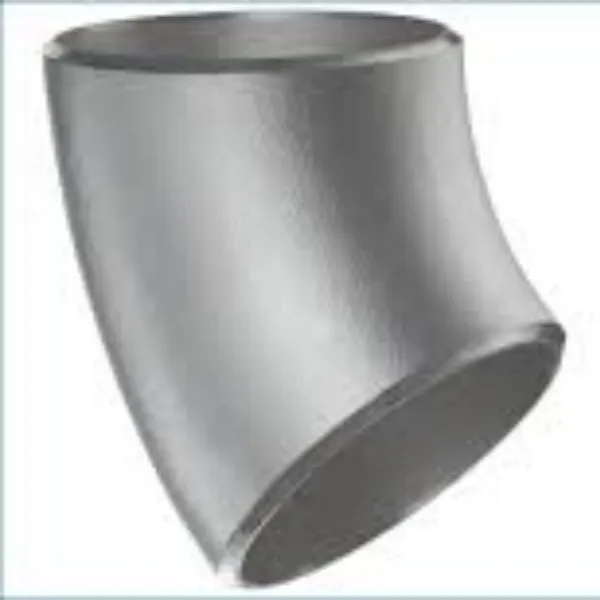

ASME/ANSI B16.9 45 Minkeb tal-Grad

ASME/ANSI B16.9 45 minkeb gradgħandhom l-istess funzjoni u użu b'minkeb ta '90 grad, iżda d-dimensjoni u l-għamla hija nofsha. Hemm raġġ twil biss. Il-materjal jista 'jkun azzar tal-karbonju, azzar illigat u azzar li ma jissaddadx. Huwa pjuttost użat f'industriji multipli bħal kimiċi, pitrolju, elettroniċi, enerġija fluwidu, tarzna, żejt u gass.

Hemm 3 tipi li minkeb tal-weldjatura tas-sokit, minkeb tal-weldjatura tal-butt u minkeb bil-kamin. ASME/ANSI B16.9 45 minkeb tal-weldjatura tal-butt tal-grad huwa komuni użat minħabba l-firxa kbira ta 'dijametru u ħxuna ta' barra.

Fittings tal-weldjatura tal-butt

Buttwelding Fittings jintużaw f'sistema ta 'pajpijiet biex jibdlu d-direzzjoni jew il-funzjoni tal-midja, biex jitferrgħu, inaqqsu d-daqs tal-pajp jew iwaħħlu tagħmir awżiljarju. Huma disponibbli f'diversi tipi bħala minkeb, tee, għatu, reducer, Lap joint stub end u oelt, li prodotti f'forma kiesħa u sħuna bbażata fuq speċifikazzjoni ASTM A403 u ASTM A234. Normalment nagħmlu t-tarf ċanfrin għall-iwweldjar faċilment fuq il-post.

Spezzjoni u Pakkett ta' ASME B16.9 45 Minkeb tal-Grad

Qabel il-kunsinna, aħna nippakkjaw il-minkeb ta '90 grad mixtri mill-klijent b'tul, ħxuna tal-ħajt u Angolu. Dawk inqas minn 8 pulzieri se jkunu ppakkjati f'kaxxi tal-injam, u dawk akbar minn 8 pulzieri se jkunu ppakkjati b'parentesi tal-injam.

Xi jfisser ASME B16.9?

L-istandard ASME B16.9 ikopri dimensjonijiet ġenerali, tolleranzi, klassifikazzjonijiet, ittestjar, u marki għal fittings tal-buttwelding maħdumin fil-fabbrika f'daqsijiet NPS 1 ∕ 2 sa NPS 48 (DN 15 sa DN 1200). Ikopri fittings ta 'kwalunkwe ħxuna tal-ħajt li tista' tiġi prodotta. Dan l-istandard ma jkoprix fittings tal-buttwelding reżistenti għall-korrużjoni bi pressjoni baxxa. Ara MSS SP-43, Fittings tal-Wrought Stainless Steel Butt-Welding.

Speċifikazzjoni ta' ANSI B16. 9 45 Fitting tal-Minkeb tal-Grad

ASME B16. 9 45 Tpinġija u Piż tar-Raġġ twil tal-Minkeb tal-Grad

DN	NPS	OD	B	SCH 40 PIŻ
			LR	KG
15	1/2	21.3	16	0.04
20	3/4	26.7	19	0.06
25	1	33.4	22	0.08
32	1-1/4	42.2	25	0.14
40	1-1/2	48.3	29	0.20
50	2	60.3	35	0.36
65	2-1/2	73.0	44	0.71
80	3	88.9	51	1.11
90	3-1/2	101.6	57	1.56
100	4	114.3	64	2.11
125	5	141.3	79	3.56
150	6	168.3	95	5.6
200	8	219.1	127	11.4
250	10	273.0	159	20.0
300	12	323.8	190	31.5
350	14	355.6	222	43.6
400	16	406.4	254	65
450	18	457.0	286	92.5
500	20	508.0	318	121
550	22	559.0	343	-
600	24	610.0	381	201.5
650	26	660.0	406	-
700	28	711.0	438	-
750	30	762.0	470	-
800	32	813.0	502	361
850	34	864.0	533	409
900	36	914.0	565	499
950	38	965.0	600	-
1000	40	1016.0	632	-
1050	42	1067.0	660	-
1100	44	1118.0	695	-
1150	46	1168.0	727	-
1200	48	1219.0	759	-
1300	52	1321.0	821	-
1400	56	1422.0	883	-
1500	60	1524.0	947	-
1600	64	1626.0	1010	-
1700	68	1727.0	1073	-
1800	72	1829.0	1137	-
1900	76	1930.0	1199	-
2000	80	2032.0	1263	-

Noti:

1) Minbarra dawn, GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 etc.are applikati wkoll.

2) Il-minkeb b'NPS aktar minn 80 għandu jkun soġġett għad-daqsijiet miftiehma mix-xerrej u l-manifattur.
