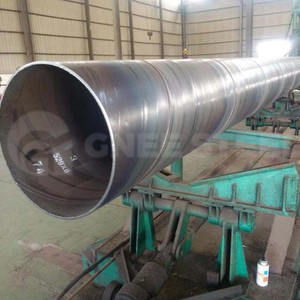

X'inhu A252 GR1, GR2, GR3 Pile pipe
ASTM A252 huwa standard stabbilit mill-Is-Soċjetà Amerikana għall-Ittestjar u l-Materjali (ASTM) għal munzelli tal-pajpijiet tal-azzar iwweldjati u mingħajr saldatura, bl-aħħar verżjoni tkun ASTM A252/A252M-22. Dan l-istandard jispeċifika materjal, dimensjonijiet, prestazzjoni, u rekwiżiti ta 'spezzjoni għal munzelli tal-pajpijiet tal-azzar użati f'appoġġ strutturali, applikabbli għal oqsma bħal kostruzzjoni, pontijiet, baċiri, u proġetti oħra ta 'inġinerija.
Taħt dan l-istandard, munzelli tal-pajpijiet iwweldjati spirali tipikament jirreferu għal dawk manifatturati bl-użu teknoloġija tal-iwweldjar tal-ħjata spirali, li jipprovdi vantaġġi fil applikazzjonijiet ta' dijametru-kbir u ta'-qawwa għolja.
Skop ta' Applikazzjoni
Użu: Primarjament użat fi inġinerija fond fond, bħal pedamenti ta' munzelli tal-pont, pedamenti tal-bini-għoli, u appoġġ tal-port码头.
Dijametru tal-pajp u ħxuna tal-ħajt:
Daqs nominali tal-pajp (NPS): Tipikament NPS 8 sa 142 (≈219mm sa 3620mm); dimensjonijiet speċifiċi jirreferu għal ANSI B36.10.
Ħxuna tal-ħajt: Tvarja minn 6mm sa 25mm, skond ir-rekwiżiti tad-disinn.
Klassifikazzjoni tal-Grad tal-Azzar:
Gr.1: Qawwa ta' rendiment Ikbar minn jew ugwali għal 248 MPa (36 ksi) – addattat għal tagħbijiet ħfief.
Gr.2: Qawwa ta' rendiment Ikbar minn jew ugwali għal 345 MPa (50 ksi) – addattat għal tagħbijiet moderati.
Gr.3: Qawwa ta' rendiment Ikbar minn jew ugwali għal 414 MPa (60 ksi) – addattat għal tagħbijiet tqal jew ambjenti ħarxa.
Karatteristiċi tal-Prestazzjoni
Qawwa Għolja u Reżistenza għall-Korrużjoni:
Magħmul minn azzar b'-karbonju baxx jew b'liga-baxxa (e.g., Q345B, API 5L X65) ma iwweldjar spirali, li tiżgura saħħa ġenerali uniformi.
Protezzjoni kontra l-korrużjoni jista' jittejjeb permezz Kisi 3PE, kisi ta 'trab epossidiku, jew protezzjoni katodika, testendi l-ħajja tas-servizz.
Konvenjenza tal-Kostruzzjoni:
Tulijiet ivarjaw minn 5.8m sa 30m, it-tnaqqis ta'-splicing fuq is-sit u t-titjib tal-effiċjenza.
Installat faċilment permezz ta 'konnessjonijiet tal-welding jew tal-flanġ, adattabbli għal kundizzjonijiet ġeoloġiċi kumplessi.
Sismika u Durabilità:
Weldjaturi spirali mqassma b'mod uniformiipprovdiflessibilità eċċellenti u reżistenza għall-impatt, li tagħmilhom adattati għal żoni suxxettibbli-sismiċi.
Speċifikazzjoni
Tip ta 'pajp: Pajp tal-azzar iwweldjat b'ħjata spirali, Pajp tal-azzar tal-iwweldjar bl-ark mgħaddas b'żewġ naħat (pajp tal-azzar DSAW), pajp tal-azzar iwweldjat b'ark helical mgħaddas, Pajp tal-azzar SSAW, Pajp tal-azzar SSAW, Pajp tal-Azzar Spiral, Iwweldjat S
Daqs: OD: 219-3500mm WT: 1.65-40mm, Tul: 6mtr-20mtr
Standard & Grad: ASTM A252 Gradi 1,2,3
Truf: Truf kwadri/Truf sempliċi (qatgħa dritta, qatgħa bis-serrieq, qtugħ bil-torċa), Truf imċanfrin/kamin
Proprjetajiet Mekkaniċi - Rekwiżiti Tensili
|
Grad 1 |
Grad 2 |
Grad 3 |
|
|
Qawwa tat-tensjoni, min, psi |
50,000 |
60,000 |
66,000 |
|
Qawwa tar-Rendiment |
30,000 |
35,000 |
45,000 |
Rekwiżiti Kimiċi Għal A252
|
|
Fosfru |
|
Bla saldatura u wweldjati |
Max% 0.050 |
GNEE ASTM A252 Gradi 1,2,3 SSAW pile pajp għall-bejgħ
