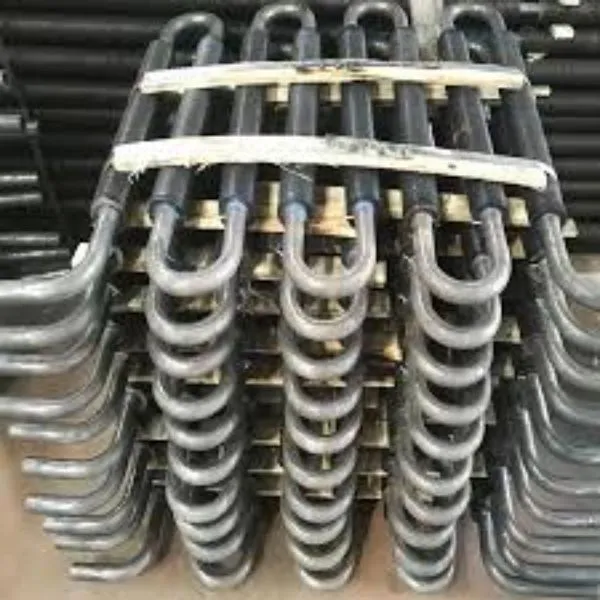

Serpentine Finned Tubes|Tubi tal-pinen tal-liwja

Tubi bil-pinen tas-serpentina jew tubi tal-pinen tal-liwja huma tip importanti ta 'apparat tat-trasferiment tas-sħana użat f'firxa wiesgħa ta' applikazzjonijiet industrijali, bħal bojlers u skambjaturi tas-sħana. Id-disinn uniku tagħhom, li fih ferita kontinwa tal-pinen u liwja f'forma ta 'serpentina madwar il-wiċċ ta' barra tat-tubi, iżid l-erja tal-wiċċ tat-tubu u jtejjeb it-trasferiment tas-sħana bejn it-tubu u l-ambjent tal-madwar.

X'inhuma l-użi prinċipali tubi bil-pinen serpentine?

Użi Prinċipali

Apparati Żgħar li jiffrankaw l-Enerġija

Tubu bil-pinen tas-serpentina speċjali jista 'jiġi ddisinjat biex jissodisfa rekwiżiti speċifiċi. Dan id-disinn jista 'jiġi ottimizzat għad-daqs u l-għamla tal-apparat u l-karatteristiċi tat-trasferiment tas-sħana meħtieġa.

Sistemi ta' Enerġija Rinnovabbli

Tubi bil-pinen tas-serpentina jistgħu jintużaw biex jittrasferixxu s-sħana minn pannelli solari jew sorsi tas-sħana taħt l-art għall-ilma jew fluwidi oħra. Dan il-proċess iżid l-effiċjenza tas-sistema u jnaqqas il-konsum tal-enerġija.

Tkessiħ Elettroniku

Tubi bil-pinen tas-serpentina jistgħu jintużaw biex jittrasferixxu s-sħana lil hinn mill-komponenti elettroniċi, itejbu l-prestazzjoni tagħhom u jestendu l-ħajja tagħhom.

Tubi bil-pinen tas-serpentina huma partikolarment utli fl-industriji fejn huma meħtieġa rati għoljin ta 'trasferiment tas-sħana, bħall-industriji petrokimiċi u tal-ġenerazzjoni tal-enerġija. Jistgħu jintużaw f'varjetà ta 'disinji ta' skambjaturi tas-sħana, bħal skambjaturi tas-sħana b'qoxra u tubu jew imkessħa bl-arja, u ħafna drabi jintużaw f'applikazzjonijiet fejn l-ispazju huwa limitat.

B'mod ġenerali, id-disinn ta 'tubu bil-pinen serpentine speċjali għal apparati żgħar li jiffrankaw l-enerġija se jiddependi fuq l-applikazzjoni speċifika u r-rekwiżiti tal-apparat. Madankollu, b'disinn u ottimizzazzjoni bir-reqqa, dawn it-tubi jista 'jkollhom rwol importanti fit-titjib tal-effiċjenza u l-prestazzjoni ta' firxa wiesgħa ta 'apparati li jiffrankaw l-enerġija.

Daqs tat-tubi bil-pinen tas-serpentina:

Tubi bil-pinen tas-serpentina huma disponibbli f'firxa wiesgħa ta 'daqsijiet u tipi ta' xewk biex jissodisfaw rekwiżiti ta 'applikazzjoni differenti. Il-parametri tad-daqs prinċipali għat-tubi bil-pinen tas-serpentina jinkludu:

Dijametru tat-tubu: Id-dijametru tat-tubu huwa d-dijametru ta 'barra tat-tubu bażi, li jista' jvarja minn ftit millimetri sa diversi pulzieri skond l-applikazzjoni.

Għoli tal-pinen: L-għoli tal-pinen huwa d-distanza bejn il-wiċċ ta 'barra tat-tubi tal-bażi u l-ogħla punt tal-pinen. L-għoli tal-pinen jistgħu jvarjaw minn ftit millimetri għal diversi ċentimetri.

Ħxuna tal-pinen: Il-ħxuna tal-pinen hija l-ħxuna tal-materjal tal-pinen, li tista 'tvarja skont it-tip ta' xewk u r-rekwiżiti tal-applikazzjoni.

Żift tal-pinen: Iż-żift tal-pinen huwa d-distanza bejn ix-xewk li jmissu magħhom tul iċ-ċirkonferenza tat-tubi. Il-pitches tal-pinen jistgħu jvarjaw skont ir-rekwiżiti tal-applikazzjoni.

It-tipi tal-pinen użati komunement fit-tubi bil-pinen tas-serpentina jinkludu:

Estruż Fin

Tubi bil-pinen estrużi għandhom xewk li huma ffurmati bl-estrużjoni tal-materjal tal-pinen permezz ta 'die fuq il-wiċċ ta' barra tat-tubi bażi. Dan il-proċess jirriżulta f'xewk li huma mwaħħla sew mat-tubu bażi u għandhom karatteristiċi eċċellenti ta 'trasferiment tas-sħana.

L-Sieq Fin

Tubi bil-pinen tas-sieq L għandhom xewk li huma mwaħħla mat-tubu bażi bl-użu ta 'saqajn f'forma ta' L li huma wweldjati jew ibbrejżjati mal-wiċċ ta 'barra tat-tubi. Dan it-tip ta 'fin jipprovdi prestazzjoni tajba għat-trasferiment tas-sħana u huwa adattat għal applikazzjonijiet ta' temperatura għolja.

G-Fin

It-tubi tal-pinen G għandhom xewk li huma ffurmati billi tirrumbla strixxa ċatta ta 'materjal tal-pinen f'konfigurazzjoni f'forma ta' G u mbagħad titwaħħal mat-tubu bażi bl-użu ta 'metodi mekkaniċi. It-tubi G-fin għandhom rati għoljin ta 'trasferiment tas-sħana u huma adattati għall-użu fi skambjaturi tas-sħana kompatti.

Fin Knurled

Tubi bil-pinen knurled għandhom xewk li huma ffurmati billi knurling il-wiċċ ta 'barra tat-tubi bażi biex joħolqu xfar żgħar, li jżidu ż-żona tat-trasferiment tas-sħana. Xewk knurled huma adattati għal applikazzjonijiet fejn huma meħtieġa rati għoljin ta 'trasferiment tas-sħana.

hFW Fin solidu

Tubi tal-pinen solidi wweldjati bi frekwenza għolja għandhom xewk kontinwu li huwa wweldjat fuq il-wiċċ ta 'barra tat-tubu bażi bl-użu ta' proċess ta 'wweldjar ta' frekwenza għolja. Ix-xewk jistgħu jsiru minn materjali varji bħal strixxa tal-azzar tal-karbonju, strixxa tal-azzar liga u strixxa tal-istainless steel.

HFW Serrated Fin

Tubi bis-snien iwweldjati bi frekwenza għolja, min-naħa l-oħra, għandhom xewk bi truf bis-snien li huma wweldjati fuq it-tubu bażi bl-użu ta 'proċess ta' wweldjar ta 'frekwenza għolja. Is-serrazzjonijiet fuq ix-xewk joħolqu turbolenza fil-fluss tal-fluwidu, li jtejjeb il-koeffiċjent tat-trasferiment tas-sħana u jtejjeb l-effiċjenza ġenerali tal-iskambjatur tas-sħana.

L-għażla tad-daqs ewlieni u t-tip tal-pinen tat-tubi bil-pinen tas-serpentina se tiddependi fuq ir-rekwiżiti speċifiċi tal-applikazzjoni, bħar-rata tat-trasferiment tas-sħana, ir-rata tal-fluss tal-fluwidu u l-waqgħa tal-pressjoni.
