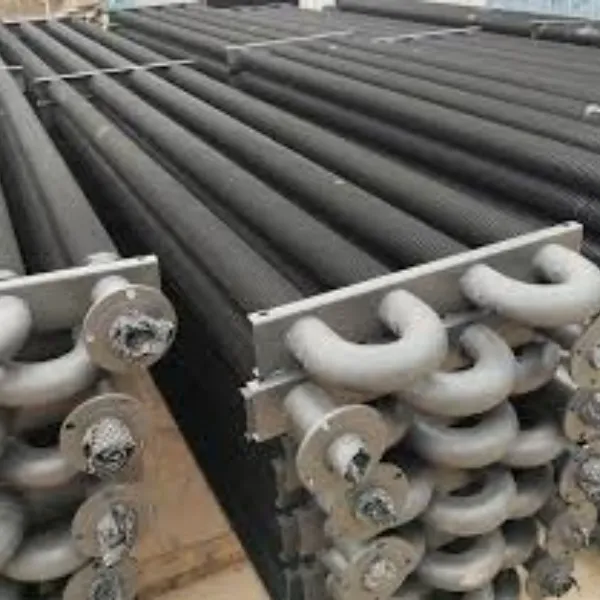

Finned Tube Bundle|Fined Pipe Bundle

Deskrizzjoni tal-Prodotti

1. X'inhu mazz ta 'tubi bil-pinen?

Finned tube bundle magħmul minn tubi finned multipli rranġati skond ċerti regoli jissejjaħ finned tube bundle. Skambjatur tas-sħana ta 'tubu bil-pinen jista' jkun magħmul minn mazz wieħed jew aktar ta 'tubi bil-pinen.

2. X'inhi l-kompożizzjoni tal-qatta tat-tubi bil-pinen?

Tubu bil-pinen (tubi multipli): element bażiku tat-trasferiment tas-sħana.

Kaxxa tat-tubu (header) jew pjanċa tat-tubu: l-header, il-minkeb jew il-pjanċa tal-azzar li tgħaqqad iż-żewġt itruf tat-tubu tal-pinen.

Meta t-tubu bil-pinen ikun imqabbad mal-header jew mal-folja tat-tubu, l-ispazjar bejn it-tubi bil-pinen huwa ffissat, u l-kaxxa tat-tubu tifforma kanal ta 'fluss kontinwu għall-fluwidu fit-tubu. Qafas: appoġġ u waħħal il-gozz kollu tat-tubi bil-pinen.

3. Arranġament tal-qatta ta 'tubi bil-pinen?

F'gozz ta 'tubi bil-pinen, l-għażla tal-arranġament tat-tubi tal-pinen hija kruċjali. Hemm żewġ tipi ta 'arranġament: imqassam u sekwenzjali. L-hekk imsejjaħ arranġament imqassam jirreferi għall-arranġament trasversali tal-pajpijiet fid-direzzjoni tal-fluss tal-arja, filwaqt li l-arranġament fil-linja jirreferi għall-arranġament sekwenzjali tal-pajpijiet fid-direzzjoni tal-fluss tal-arja.

Il-figura li ġejja tirreferi għal li t-tubi bil-pinen bi strutturi tal-pinen differenti, bħal xewk rettangolari jew xewk tal-pjanċa integrali (imsejħa wkoll xewk tal-pjanċa), jistgħu jinqasmu wkoll fi mqassma u in-line.

Il-vleġġa fil-figura tirrappreżenta d-direzzjoni tal-fluss tal-fluwidu barra l-pajp, S1 tirrappreżenta l-ispazjar tal-pajp trasversali, u S2 tirrappreżenta l-ispazjar tal-pajp lonġitudinali.

Vantaġġi u żvantaġġi ta' arranġament in-line u mqassam:

Arranġament sekwenzjali: meta l-fluwidu jiċċirkola madwar in-naħa ta 'barra tal-pajp, id-disturb huwa żgħir u l-koeffiċjent tat-trasferiment tas-sħana huwa baxx, iżda l-vantaġġ huwa li r-reżistenza hija żgħira.

Salib filliera: meta l-fluwidu jiċċirkola madwar barra tal-pajp, huwa soġġett għal disturb kbir u koeffiċjent għoli ta 'trasferiment tas-sħana, iżda l-iżvantaġġ huwa li r-reżistenza hija kbira. Meta ma jkun hemm l-ebda restrizzjoni stretta fuq il-waqgħa tar-reżistenza, l-arranġament imqassam għandu jkun preferut; Meta l-waqgħa tar-reżistenza meħtieġa tkun żgħira ħafna, għandha tintgħażel l-iskema ta 'arranġament sekwenzjali.

4. Forma strutturali ta 'tubi bil-pinen header

Jekk il-forma ta 'arranġament ta' gzuz ta 'tubi bil-pinen (f'sekwenza jew f'arranġament imqassam, u l-għażla tal-ispazjar tat-tubi) hija ddeterminata prinċipalment billi jitqiesu r-rekwiżiti tat-trasferiment tas-sħana tal-fluwidu barra mit-tubu, allura l-forma u l-istruttura tal-kaxxa tat-tubu huma prinċipalment ibbażat fuq il-pressjoni u r-rekwiżiti tat-trasferiment tas-sħana tal-fluwidu ġewwa t-tubu.

Ġeneralment, għandhom jiġu segwiti l-prinċipji li ġejjin:

(1) Jekk il-pressjoni tal-fluwidu fil-pajp hija relattivament għolja, il-pajp tond b'dijametru kbir ġeneralment jintgħażel bħala l-header tal-pajp. Pereżempju, fl-applikazzjonijiet tal-bojler, kważi kollha jużaw tubi ċirkolari bħala kaxxi tat-tubi/header tat-tubi.

(2) Fl-applikazzjoni tal-apparat li jkessaħ l-arja, l-header tat-tubu kwadru huwa preferut.

L-header tat-tubu kwadru għandu l-vantaġġ li ringieli multipli ta 'tubi tal-pinen jistgħu jiġu konnessi fl-istess ħin. Meta jkun hemm kondensazzjoni tal-fwar fil-pajp, huwa meħtieġ spazju kbir tal-fwar, u huwa meħtieġ li tgħaqqad header ta 'tubu b'ringieli multipli ta' pajpijiet.

(3) Meta d-differenza fit-temperatura bejn id-daħla u l-ħruġ tal-fluwidu fil-pajp tkun kbira, il-kaxxa tal-pajp tista 'tiġi deformata minħabba l-espansjoni termali differenti tal-bank tal-pajp. F'dan il-każ, għandha tintuża l-kaxxa tal-pajp tat-tip ta 'dekompożizzjoni.

(4) Ħlief għall-ewwel u l-aħħar ringieli ta 'qatet ta' tubi, li għandhom ikunu konnessi minn kaxxi tal-pajpijiet korrispondenti, ringieli oħra għandhom ikunu konnessi wieħed għal wieħed mill-minkbejn.
