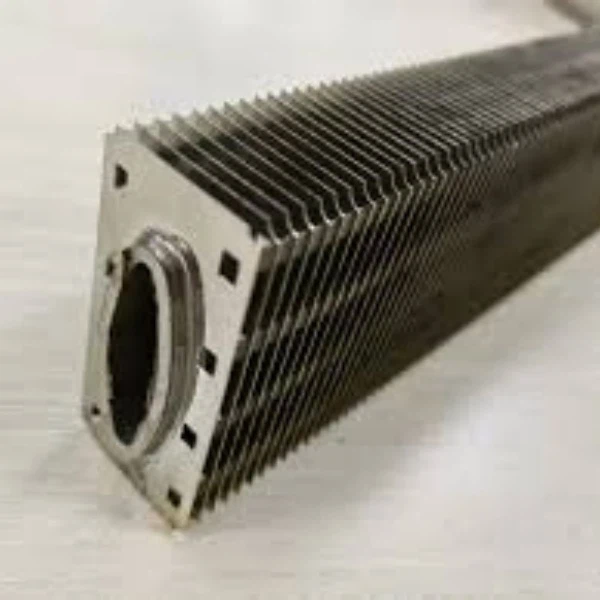

Tubu Ellittiku B'Tubu Rettangolari Fins| Tubu Ovali Finned

Id-disinn tat-tubu bil-pinen ellittiku jutilizza tubu b'forma ellittika b'forma ta 'fojl ta' l-arja effiċjenti biex jimminimizza r-reżistenza tal-fluss fl-arja, Filwaqt li dawn ix-xewk rettangolari jistgħu jtejbu l-karatteristiċi tal-prestazzjoni tat-trasferiment tas-sħana meta mqabbla ma 'tipi ta' tubi tondi.

It-tubu bil-pinen ovali huwa tip speċifiku ta 'skambjatur tas-sħana li fih tubu bażi ta' forma ovali b'xewk rettangolari esterni. Varjanti ta 'dan id-disinn jinkludu tubi b'pinen rettangolari ovali, tubi b'pinen ovali-ovali, tubi b'pinen ċirkolari ovali, tubi ċatti ovali spirali, u tubi b'pinen ovali f'forma ta' H. Dawn it-tubi bil-pinen ovali qed isiru dejjem aktar iffavoriti minħabba l-effiċjenza mtejba tagħhom meta mqabbla ma 'tubi bil-pinen tondi tradizzjonali, li jagħmluhom prevalenti f'setturi bħall-produzzjoni tal-etilene u r-raffinar taż-żejt.

Ir-reżistenza għall-korrużjoni ta 'dawn ix-xewk se tkun għolja ħafna wara li tkun galvanizzata bis-sħana. Dawn it-tubi tal-pinen huma kompatti ħafna meta mqabbla ma 'tipi oħra ta' tubi tal-pinen u l-effiċjenza tat-trasferiment tas-sħana tagħhom hija sinifikanti. Allura tagħha wkoll imsejħa Hot dipped tubi tal-pinen ellittiċi / ovali galvanizzati.

1. Ipproduċi tubu ta 'l-azzar ovali mingħajr saldatura jew iwweldjat;

2. Punched ix-xewk rettangolari permezz ta 'moffa fuq kolji ta' l-azzar;

3. Imla awtomatikament ix-xewk f'tubi ellittiċi;

4. Hot dip galvanizzat it-tubi bil-pinen. It-tubu bil-pinen dipped f'tankijiet taż-żingu mdewweb. Id-distakk bejn il-pinen u t-tubu tal-qalba jimtela kompletament biż-żingu.

1. Meta mqabbel ma 'tubu bil-pinen tondi, tubu bil-pinen ellittiku huwa aktar faċli biex jinkiseb tqassim kompatt, li jnaqqas il-volum ġenerali tal-iskambjatur tas-sħana kollu, u b'hekk inaqqas l-erja tal-art. Jimminimizza d-daqs ġenerali u l-footprint tal-iskambjatur tas-sħana.

2. Minħabba l-karatteristiċi tal-forma ta 'tubi bil-pinen ellittiċi, ir-reżistenza tal-ġenb tal-arja hija żgħira, u l-koeffiċjent tat-trasferiment tas-sħana bejn il-fluwidi jiżdied; Ir-reżistenza termali fit-tubu hija relattivament żgħira, li żżid it-trasferiment tas-sħana tal-fluwidu fit-tubu. Ittejjeb il-koeffiċjent tat-trasferiment tas-sħana bejn il-fluwidi, u jsaħħaħ l-effiċjenza.

3. Iż-żona tat-trasferiment tas-sħana ta 'tubi bil-pinen ellittiċi hija akbar minn dik ta' tubi ċirkolari bl-istess żona ta 'sezzjoni trasversali, minħabba li l-perimetru tat-trasferiment tas-sħana ta' tubi ellittiċi huwa itwal taħt l-istess żona ta 'sezzjoni trasversali. Joffri perimetru tat-trasferiment tas-sħana akbar minn tubi ċirkolari, li jtejjeb il-prestazzjoni.

4. Ix-xewk ta 'l-azzar rettangolari huma l-aktar tubi ellittiċi b'pinen ta' saħħa għolja użati. It-tubu bażi m'għandux ikun iffriżat fix-xitwa u għandu ħajja twila ta 'servizz. Xewk ta 'l-azzar rettangolari jiżguraw durabilità u lonġevità, u jipprevjenu kwistjonijiet bħall-iffriżar u l-qsim f'temp kiesaħ.

5. Peress li t-tubi tal-pinen ellittiċi jistgħu jiġu rranġati b'mod aktar kompatt, it-tubi tal-filliera ta 'quddiem għandhom impatt akbar fuq it-tubi tal-filliera ta' wara. Ir-reżistenza tal-fluss estern tat-tubi tista 'titnaqqas billi żżid l-ispazjar tal-ġewnaħ tat-tubi ta' ringiela ta 'wara, iżda n-numru ta' ringieli ta 'tubi m'għandux ikun kbir wisq. Konfigurazzjoni kompatta tbaxxi r-reżistenza tal-fluss estern, u tottimizza b'mod effettiv iċ-ċirkolazzjoni tal-arja.

6. It-temperatura massima tax-xogħol tat-Tubi Ellittiċi Finned tilħaq 400 grad.

Sabiex nibgħatulek offerta promt aħna nkunu kuntenti li nirċievuk inkjesta dettaljata li tinkludi:

• Materjal tat-tubu bażi

• Daqs tat-tubu bażi (OD x WT x Tul)

• Materjal tal-pinen

• Tip tal-pinen

• Dijametru jew għoli tal-pinen

• Ħxuna tal-pinen

• Xewk għal kull pulzier, metru jew żift tal-pinen

• Tul tat-truf lixxi u bla pinen

• Kwantità tat-tubu bil-pinen

(Fabbrikazzjoni addizzjonali, bħal liwja jew iwweldja t-tubi fi tubuplate jew assemblaġġ)
