SY/T5037 Spiral Steel Pajp



L-istandard SY/T5037 jispeċifika d-dimensjonijiet, il-forma, il-kwalità, ir-rekwiżiti tal-prestazzjoni, il-metodi tat-test, ir-regoli tal-ispezzjoni, il-kisi, il-marki u ċ-ċertifikati tal-kwalità għal pajpijiet tal-azzar iwweldjati b'ark mgħaddas għat-trasport ta 'fluwidu ordinarju (inkluż ħjata dritta u ħjata spirali pajpijiet tal-azzar iwweldjati bl-ark mgħaddsa , minn hawn 'il quddiem imsejħa "pajpijiet ta' l-azzar"). Il-pajpijiet iwweldjati spirali SY/T5037 huma adattati għat-trasport ta 'fluwidi komuni bħall-ilma, l-arja u l-fwar tat-tisħin.

Il-firxa nominali tad-dijametru ta 'barra għall-pajpijiet ta' l-azzar SY/T5037 mhix inqas minn 219.1mm, u l-firxa nominali tal-ħxuna tal-ħajt hija t Akbar minn jew ugwali għal 3.2mm. Id-dijametru nominali ta 'barra u l-ħxuna tal-ħajt tal-pajpijiet ta' l-azzar għandhom jikkonformaw mar-rekwiżiti rilevanti ta 'SY/T6475. Jekk teħtieġ speċifikazzjonijiet oħra ta 'pajpijiet ta' l-azzar SY/T5037, GNEE Group jista 'wkoll iforni pajpijiet iwweldjati ta' dijametri oħra u ħxuna tal-ħajt.

SY/T5037 Speċifikazzjoni tal-pajp tal-iwweldjar bl-ark mgħaddas spirali

OD	219mm -4064mm
WT	3.2-40mm
Tul	3m-48m
Oriġini	Iċ-Ċina
Test	Analiżi tal-Komponent Kimiku, Proprjetajiet Mekkaniċi (Qawwa ta 'Tensil Ultimate, Qawwa ta' Rendiment, Titwil), Proprjetajiet Tekniċi (Test tal-Iċċattjar, Test tal-Liwi, Test tal-Impatt), Spezzjoni tad-Daqs Esterni, Test idrostatiku, Test tar-raġġi X.

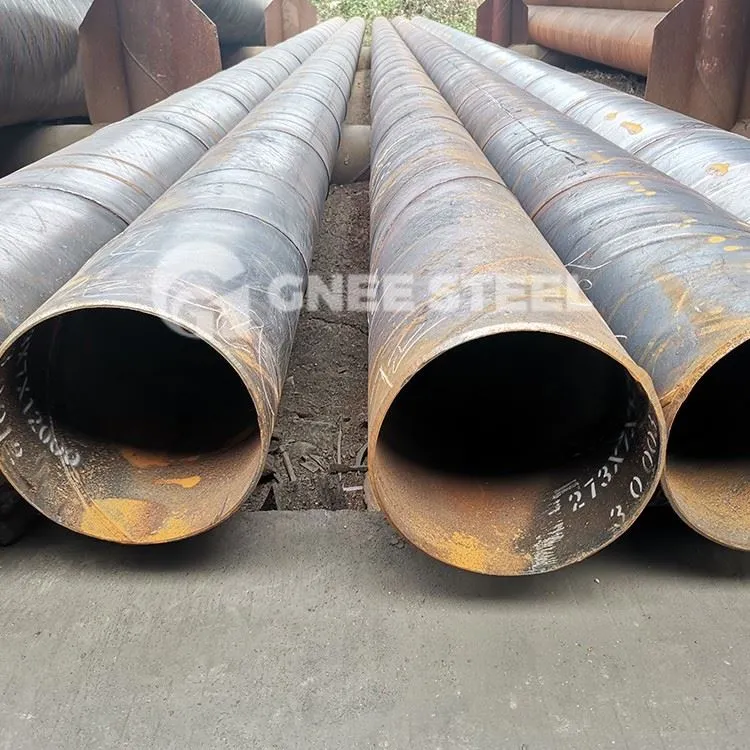

SY/T5037 SSAW Pajp tal-Azzar











































Spezzjoni ta' Pajpijiet ta' l-Azzar SY/T5037

• Kompożizzjoni Kimika

1. Kampjuni għall-analiżi kimika jistgħu jittieħdu minn pajpijiet tal-azzar lesti jew strixxi/pjanċi tal-azzar. Meta jittieħed kampjun minn strixxi/pjanċi tal-azzar, il-metodu tat-teħid tal-kampjuni għandu jikkonforma mad-dispożizzjonijiet tal-kampjunar tal-istandard tal-istrixxi/pjanċa tal-azzar. Meta jittieħdu kampjuni minn pajpijiet ta 'l-azzar, il-post tat-teħid tal-kampjuni m'għandux ikun inqas minn 1/4 tad-distanza bejn weldjaturi spirali ħdejn xulxin, jew madwar 90 grad mill-weldjatura dritta.
2. L-analiżi tal-kompożizzjoni kimika għandha titwettaq skont il-partijiet rilevanti ta 'GB/T4336 jew GB/223. F'każ ta' tilwim, ir-riżultati ta' analiżi kimika mxarrba għandhom jipprevalu.

• Test Tensili

1. Kampjuni tat-test tat-tensjoni għal ġonot iwweldjati għandhom jittieħdu perpendikolari għall-weldjatura. Il-weldjatura għandha tkun fin-nofs tal-kampjun, u għandha tissodisfa r-rekwiżiti tal-Figura 3, bit-tisħiħ tal-weldjatura mneħħi. Huwa permess li l-kampjun iċċattjat f'temperatura tal-kamra.
2. Ħlief kif speċifikat f'dan l-istandard, it-test tat-tensjoni għandu jitwettaq skont GB/T2651, b'temperatura tat-test ta '23 grad ± 5 grad (jew temperatura tal-kamra).

• Test tal-Impatt

It-test tal-impatt għandu jitwettaq skont GB/T229.

• Test tal-Liwja Ggwidata

It-test tal-liwja ggwidata għandu jitwettaq skont GB/T2653.

• Test idrostatiku

It-test idrostatiku għandu jitwettaq skont GB/T241.

• Spezzjoni ta 'Inċiżjoni Aċidu ta' Ġonot iwweldjati

1. Spezzjoni ta 'inċiżjoni aċiduża ta' uċuħ ta 'ksur ta' ġonot iwweldjati spirali u dritti għandha titwettaq kemm jista 'jkun malajr wara li titlesta l-weldjatura.
2. Kampjuni ta 'inċiżjoni bl-aċidu għandhom jittieħdu mit-tarf tal-pajp bl-użu ta' metodu ta 'qtugħ tal-gass. Il-wiċċ tal-inċiżjoni tal-aċidu għandu jkun mitħun sabiex il-linja tal-fużjoni tkun tista 'tiġi osservata b'mod ċar wara l-inċiżjoni. Il-kampjun m'għandux jiġi martellat jew deformat qabel it-test.

• Ittestjar mhux distruttiv

1. Spezzjoni tar-raġġi X
Il-metodu ta' spezzjoni għandu jkun konformi mal-Appendiċi A jew standards oħra ekwivalenti għall-Appendiċi A.
2. Ittestjar ultrasoniku
2.1. L-ittestjar ultrasoniku ta 'weldjaturi għandu jkun konformi ma' SY/T6423.2.
2.2. L-ittestjar ultrasoniku taż-żona wiesgħa ta '25mm fit-truf tal-pajp għandu jkun konformi ma' SY/T6423.4.
