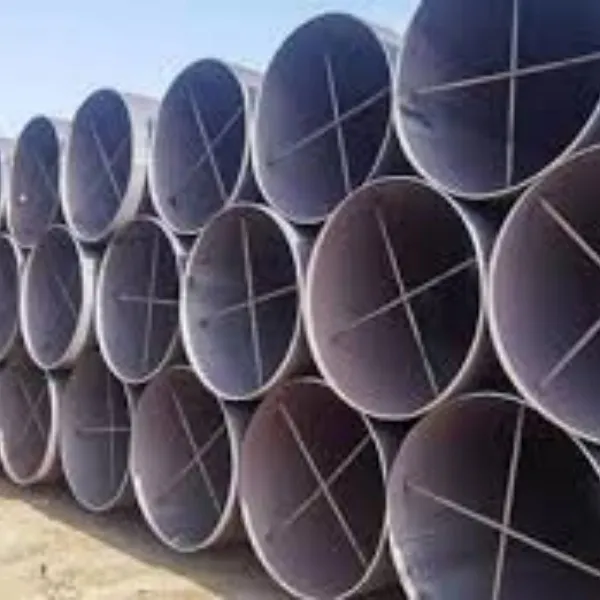

L450 Azzar Iwweldjat Pajp

Klassifikazzjoni API 5L X65

Skont il-livell tal-PSL u l-kundizzjoni tal-kunsinna, X65 jista 'jiġi kategorizzat kif ġej:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) u X65M (L450M);

Sabiex ilaħħqu mal-kundizzjonijiet ħorox ta 'ambjenti ta' servizz offshore (O) u qarsa (S), l-istandard API 5L PSL2 għandu rekwiżiti speċjali għaż-żewġ ambjenti. Dawn ir-rekwiżiti huma indikati biż-żieda ta 'ittra speċifika mal-grad tal-pajp.

Pajp PSL2 tas-servizzi offshore:X65QO (l450QO) jew X65MO (L450MO);

Pajp PSL2 tas-servizz qares:X65QS (L450QS) jew X65MS (L450MS).

Kundizzjonijiet ta' Kunsinna

Tifsira ta' Q u M

GħalSAW(Iwweldjat bl-Ark Mgħaddas) jewBAQRA(Kombinazzjoni Welded Pipe), Q u M fl-istatus tal-kunsinna ta 'API 5L PSL2 jikkorrispondu għall-proċessi ta' manifattura li ġejjin rispettivament.

Proċess ta 'Manifattura API 5L X65

X65pajpijiet jistgħu jiġu prodotti permezz ta 'varjetà ta' proċessi ta 'manifattura biex ikunu adattati għal firxa wiesgħa ta' applikazzjonijiet ta 'inġinerija.

SERRAT(LSAW) hija ideali għall-produzzjoni ta 'tubi ta' dijametru kbir, b'ħitan ħoxnin b'dijametri ta 'aktar minn 660 mm, speċjalment fil-punt tal-prezz fejn joffri vantaġġ ta' spiża fuq tubi mingħajr saldatura.

LSAWspiss jissejjaħ ukoll bħalaDSAWminħabba l-proċess tal-iwweldjar b'żewġ naħat użat fil-proċess tal-iwweldjar. Huwa importanti li wieħed jinnota li DSAW jirreferi għat-teknika tal-iwweldjar u ma jirreferix speċifikament għall-forma jew id-direzzjoni tal-weldjatura. Jista 'jkun jew ħjata dritta jew ħjata spirali.

Tipi ta 'Tmiem tal-Pipe għal API 5L X65

PSL1 Steel Pipe Tmiem: Tarf Belled jew Tarf Plain;

PSL2 Steel Pipe Tmiem: Tarf sempliċi;

Għat-truf tal-pajpijiet sempliċigħandhom jiġu segwiti r-rekwiżiti li ġejjin:

L-uċuħ tat-tarf ta' t Inqas minn jew ugwali għal 3.2 mm (0.125 in) pajp tat-tarf sempliċi għandhom ikunu maqtugħin kwadrat.

Tubi tat-tarf sempliċi b't > 3.2 mm (0.125 in) għandhom ikunu ċanfrin għall-iwweldjar. L-angolu taċ-ċanfrin għandu jkun ta' 30-35 grad u l-wisa' tal-wiċċ ta' l-għerq taċ-ċanfrin għandu jkun 0.8 - 2.4 mm (0.031 - 0. 093 pulzieri).

API 5L X65 Kompożizzjoni Kimika

Il-kompożizzjoni kimika tal-pajp tal-azzar PSL1 u PSL2 t > 25.0 mm (0.984 in) għandha tiġi determinata bi ftehim.

Kompożizzjoni Kimika għal PSL 1 Pajp b't Inqas minn jew ugwali għal 25.0 mm (0.984 in.)

Kompożizzjoni Kimika għal Pajp PSL 2 b't Inqas minn jew ugwali għal 25.0 mm (0.984 in.)

Għal prodotti tal-pajpijiet tal-azzar PSL2 analizzati b'akontenut ta' karbonju ta' Inqas minn jew ugwali għal 0.12%, l-ekwivalenti tal-karbonju CE_pcmjistgħu jiġu kkalkulati bl-użu tal-formula li ġejja:

CE_pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

Għal prodotti tal-pajpijiet tal-azzar PSL2 analizzati b'akontenut tal-karbonju > 0.12%, l-ekwivalenti tal-karbonju CE_llwjistgħu jiġu kkalkulati bl-użu tal-formula hawn taħt:

CE_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni +Cu)/15

API 5L X65 Proprjetajiet Mekkaniċi

Proprjetajiet Tensili

L-ittestjar tat-tensjoni jippermetti d-determinazzjoni tal-proprjetajiet ewlenin tal-materjali X65, inklużisaħħa ta 'rendiment, saħħa tat-tensjoni, utitwil.

PSL1 X65 Proprjetajiet Tensili

PSL2 X65 Tensile Properties

Nota: Ir-rekwiżiti huma ddettaljati fl-API 5L X52, li tista 'tara jekk meħtieġ.

Esperimenti Mekkaniċi Oħra

Il-programm tat-test li ġej japplika għalTipi ta 'pajpijiet SAW. Għal tipi oħra ta' pajpijiet, ara t-Tabelli 17 u 18 tal-API 5L.

Test tal-liwi tal-gwida tal-weldjatura;

Test tal-ebusija tal-pajp iwweldjat bil-kesħa;

Spezzjoni makro tal-ħjata wweldjata;

u biss għall-pajp tal-azzar PSL2: test tal-impatt CVN u test DWT.

Test idrostatiku

Ħin tat-Test

Id-daqsijiet kollha ta' tubi ta' l-azzar mingħajr saldatura u wweldjati b'D Inqas minn jew ugwali għal 457 mm (18 pulzieri):ħin tat-test Ikbar minn jew ugwali għal 5s;

Pajp tal-azzar iwweldjat D > 457 mm (18 pulzieri):ħin tat-test Ikbar minn jew ugwali għal 10s.

Frekwenza Sperimentali

Kull pajp tal-azzar.

Pressjonijiet tat-test

Il-pressjoni tat-test idrostatiku P ta' apajp ta 'l-azzar lixxijistgħu jiġu kkalkulati bl-użu tal-formula.

P=2St/D

Shuwa l-istress taċ-ċrieki. il-valur huwa ugwali għas-saħħa ta' rendiment minimu speċifikat tal-perċentwal xa tal-pajp tal-azzar, f'MPa (psi);

thija l-ħxuna tal-ħajt speċifikata, espressa f'millimetri (pulzier);

Dhuwa d-dijametru ta' barra speċifikat, espress f'millimetri (pulzieri).

Spezzjoni mhux distruttiva

Għal tubi SAW, żewġ metodi,UT(ittestjar ultrasoniku) jewRT(ittestjar radjografiku), huma normalment użati.

ET(ittestjar elettromanjetiku) mhuwiex applikabbli għal tubi SAW.

Ħjatat iwweldjati fuq pajpijiet iwweldjati ta' gradi akbar minn jew ugwali għal L210/A u dijametri akbar minn jew ugwali għal 60.3 mm (2.375 in) għandhom jiġu spezzjonati b'mod mhux distruttiv għall-ħxuna u t-tul (100 %) kollha kif speċifikat.

Eżami mhux distruttiv UT

RT eżami mhux distruttiv
