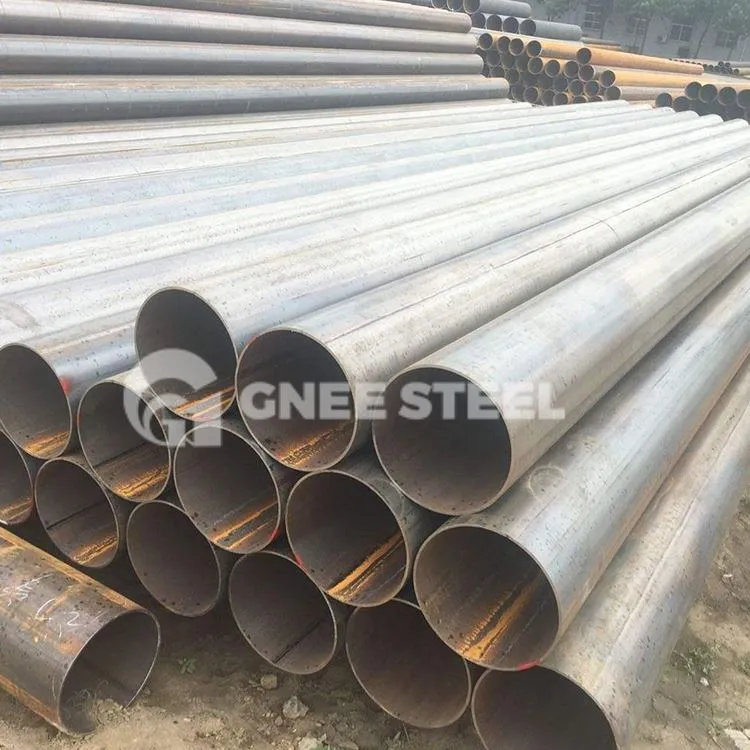

ERW Azzar Pajp JIS G3444

Dan l-Istandard Industrijali Ġappuniż jispeċifika pajpijiet tal-azzar tal-karbonju għall-użu fl-inġinerija ċivili, kostruzzjoni, torrijiet tal-azzar, armar, munzelli, ċineg, u installazzjonijiet oħra.

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Għal munzelli tal-azzar tal-pedament, dan l-istandard japplika biss għal pajpijiet tal-azzar iwweldjati b'dijametru ta 'barra inqas minn 318.5mm; għall-munzelli ta 'l-azzar kontra ż-żerżiq tal-art, dan l-istandard japplika biss għal pajpijiet ta' l-azzar mingħajr saldatura u pajpijiet ta 'l-azzar iwweldjati b'dijametru ta' barra inqas minn 318.5mm. Il-firxa tad-daqs applikabbli ta 'dan l-istandard hija ġeneralment 21.7 sa 1016.0mm fid-dijametru ta' barra.

Komodità	JIS G 3444 ERW Pajp tal-Azzar Strutturali
Dijametru ta 'barra	ERW / HFW	LSAW / DSAW	SSAW / HSAW	RHS	SHS
	1/8 - 20 pulzier (10.3 - 508 mm)	12 - 56 pulzier (323.8 - 1,420 mm)	8 - 126 pulzier (219.1 - 3,200 mm)	40 x 20 mm - 1,000 x 800 mm	15 x 15 mm - 1,000 × 1,000 mm
Ħxuna tal-ħajt	0.4 - 16 mm	6.0 - 40 mm	6.0 - 26 mm	1.0 - 30 mm	0.6 - 30 mm
Tul	5.8 ~ 12.0 m jew fuq il-ħtiġijiet tal-klijenti
Standard	GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120, eċċ.

Grad	SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, Grad A/B, X42, X52, X60, X70, eċċ.

Wiċċ	Kwalità primarja (bared, oiled, żebgħa tal-kulur, 3LPE, jew trattament ieħor kontra l-korrużjoni)
Spezzjoni	B'Kompożizzjoni Kimika u Analiżi tal-Proprjetajiet Mekkaniċi; Spezzjoni Dimensjonali u Viżwali, ukoll bi Spezzjoni Nondestructive.

Applikazzjoni	struttura, proġetti ta 'torri ta' trasmissjoni ta 'enerġija elettrika, piling, ilma, inġinerija tal-pipeline taż-żejt u tal-gass, industrija mekkanika, proġetti muniċipali, toroq u l-faċilitajiet awżiljarji tagħha, eċċ.

Ippakkjar	Esportazzjoni standard, bl-ingrossa / gzuz / boroż tad-drapp tan-najlon b'ippakkjar li jiflaħ għall-baħar; jew skond talbiet tal-klijenti.

Ħin ta' Kunsinna	1. 20-45 jiem wara depożitu riċevut jew L/C ikkonfermat 2. Jiddependi fuq il-kwantità tal-ordni tiegħek

Termini ta 'ħlas	1. T/T: 30% T/T bil-quddiem, 70% kopja tal-bilanċ ta 'B/L 2. L/C: fil-vista 3. T/T u L/C: 30% T/T bil-quddiem, 70% L/C


Port	Port prinċipali taċ-Ċina

Kompożizzjoni Kimika Ta Jis G3444

Simbolu tal-Grad	C	Si	Mn	P	S
JIS G3444 STK 290	–	–	–	0.050max.	0.050max.
JIS G3444 STK 400	0.25mass.	–	–	0.040max.	0.040max.
JIS G3444 STK 490	0.18max.	0.55mass.	1.65max.	0.035max.	0.035max.
JIS G3444 STK 500	0.24max.	0.35mass.	0.30 sa 1.30	0.040max.	0.040max.
JIS G3444 STK 540	0.23max.	0.55mass.	1.50max.	0.040max.	0.040max.
Noti: 1. Jekk meħtieġ, jistgħu jiġu miżjuda elementi oħra ta' liga minbarra dawk mogħtija f'din it-tabella. 2. Għal STK540, il-kompożizzjoni kimika ta 'tubi ta' ħxuna tal-ħajt 'il fuq minn 12.5 mm tista' tiġi miftiehma bejn ix-xerrej u l-manifattur.

Proprjetajiet Mekkaniċi Ta Jis G3444

Simbolu tal-Grad	Saħħa tat-tensjoni N/mm2	Punt ta' Rendiment jew Stress tal-Prova N/mm2	Weld Tensjoni N/mm2	Qawwa tar-Reżistenza għall-Iċċattjar	Liwi
	Saħħa tat-tensjoni N/mm2	Punt ta' Rendiment jew Stress tal-Prova N/mm2	Weld Tensjoni N/mm2	Distanza bejn Pjanċi Ċatti (H)	Angolu tal-liwi, a)	Ġewwa Raġġ
	Dijametru ta' Barra Applikabbli
	Id-Djametri kollha ta' Barra	Id-Djametri kollha ta' Barra	Id-Djametri kollha ta' Barra	Id-Djametri kollha ta' Barra	50 mm jew inqas
JIS G3444 STK 290	290 min.	–	290 min.	2/3D	90 grad	6D
JIS G3444 STK 400	400 min.	235 min.	400 min.	2/3D	90 grad	6D
JIS G3444 STK 490	490 min.	315 min.	490 min.	7/8D	90 grad	6D
JIS G3444 STK 500	500 min.	355 min.	500 min.	7/8D	90 grad	6D
JIS G3444 STK 540	540 min.	390 min.	540 min.	7/8D	90 grad	6D
NOTA 1 F'din it-tabella, D tirrappreżenta d-dijametru ta' barra tat-tubu. NOTA 2 1 N/mm 2=1 MPa Nota a) L-angolu tal-liwja għandu jitkejjel mill-punt tal-bidu tal-liwja.
