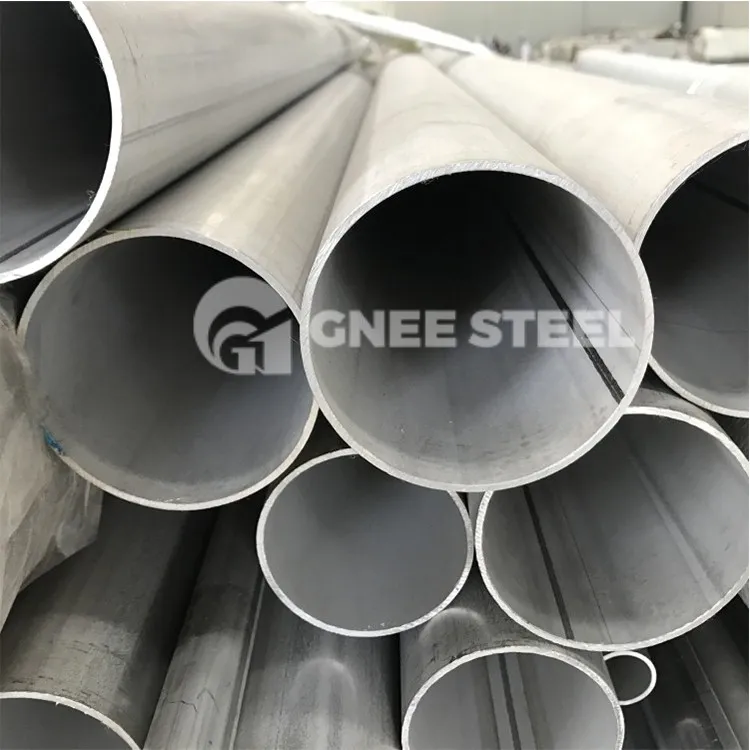

ASTM A358 Klassi 2 EFW Pajp iwweldjat

Pajp iwweldjat tal-Klassi 2 A358 huwa pajp tal-azzar tal-liga tal-kromju-nikil iwweldjat b'fużjoni elettrika użata għal ambjenti korrużivi jew b'temperatura għolja. Hija timpjega iwweldjar fuq naħat doppji b'metall tal-mili fil-passaġġi kollha tal-weldjatura u ma teħtieġx spezzjoni radjografika.

Il-pajpijiet iwweldjati bil-fużjoni elettrika A358 huma disponibbli f'erba 'gradi addizzjonali: A358 Klassi 1, A358 Klassi 3, A358 Klassi 4, u A358 Klassi 5. Bħala fornitur rinomat tal-pajpijiet tal-azzar, GNEE Group jista' jagħtik dawn il-pajpijiet iwweldjati kollha. Aħna nilqgħu l-mistoqsijiet tiegħek.

A358 Cl2 EFW Speċifikazzjoni tal-pajp ta 'l-azzar li ma jsaddadx

Dimensjonijiet	8" NB sa 110" NB b'daqs tat-toqba normali
Ħxuna	SCH 10 sa SCH 160, ħxuna 3 mm sa 100 mm
Tip	fużjoni elettrika, EFW
Daqs	8" NB sa 24" NB
Tip tarf	tarf sempliċi, tarf ċanfrin, treaded u protezzjoni tal-għatu tal-plastik
Ippakkjar	Gzuz ta 'strixxi tal-azzar, gzuz tat-tgeżwir tal-plastik, ċestuni tal-injam, kaxxa tal-kartun
Port	Tianjin, Shanghai % 2c Ningbo

ASTM A358 SS Klassi 2 EFW Tolleranzi tal-pajpijiet

Deżinjatur NPS	Varjazzjonijiet Permessi fid-Djametru ta' Barra
	Matul In.	Taħt In.
1/8 sa 1-1/2, inkl	1/64 (0.015)	1/32 (0.031)
Aktar minn 1-1/2 sa 4, inkl	1/32 (0.031)	1/32 (0.031)
Aktar minn 4 sa 8, inkl	1/16 (0.062)	1/32 (0.031)
Aktar minn 8 sa 18, inkl	3/23 (0.093)	1/32 (0.031)

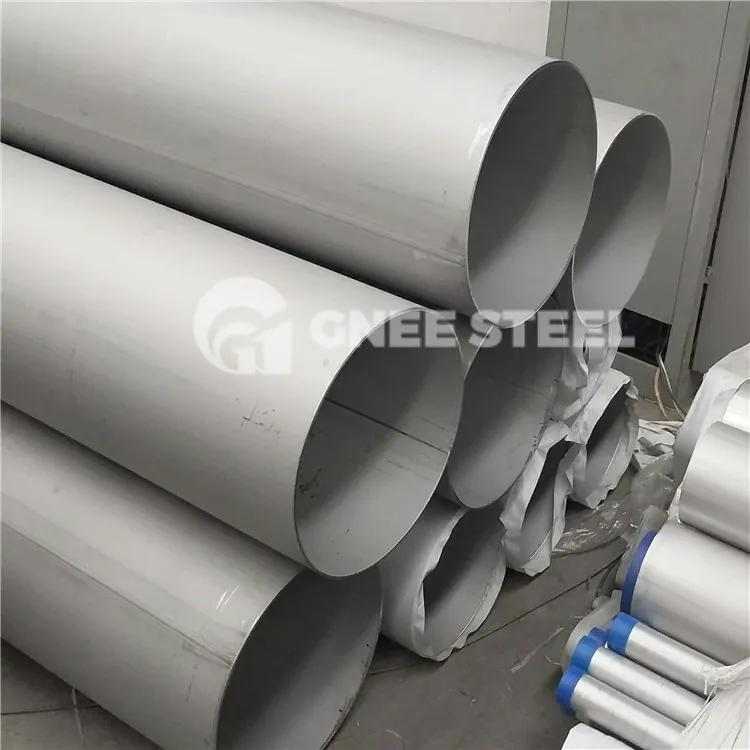

A358 Klassi2 SS Pajp











































A358 Klassi 2 EFW Iwweldjar tal-pajpijiet:

Ġonot iwweldjati għandhom ikunu ġonot butt ta 'penetrazzjoni sħiħa, iwweldjati bl-użu ta' metodi ta 'wweldjar b'żewġ naħat jew b'ġenb wieħed kif definiti fil-Kodiċi tal-Boiler u Reċipjent tal-Pressjoni ASME, Taqsima IX "Definizzjonijiet". Irrispettivament mit-tip ta 'ġonta tal-iwweldjar (naħa waħda jew b'żewġ naħat), dan l-istandard ma jispeċifika l-ebda rekwiżit partikolari għall-kwalità tal-ħjata tal-weldjatura. Meta tuża ċrieki ta 'wara jew strixxi ta' backup, il-P-Nru tal-materjal tagħhom. valur (ara QW-22 fit-Taqsima X) għandu jkun l-istess bħal dak tal-pjanċi tal-azzar li jkunu qed jingħaqdu. Qabel ma twettaq kwalunkwe spezzjoni radjografika meħtieġa wara l-iwweldjar, iċ-ċrieki ta 'wara jew l-istrixxi ta' backup għandhom jitneħħew kompletament, u l-wiċċ tal-weldjatura espost għandu jiġi spezzjonat viżwalment biex jiġi żgurat li jissodisfa r-rekwiżiti tat-taqsima 6.2.3. Proċessi ta' wweldjar li ma jneħħux ċrieki jew strippi ta' rinforz huma pprojbiti. Il-proċeduri tal-iwweldjar u l-welders għandhom ikunu kkwalifikati skont il-Kodiċi tal-Boilers u l-Reċipjenti tal-Pressjoni ASME, Taqsima IX.

Sakemm ma jkunx speċifikat mod ieħor, il-ħjatat kollha tal-weldjatura għandhom isiru bl-użu tal-metall tal-mili. Il-wiċċ tal-weldjatura fuq kull naħa jista 'jkun flush mal-materjal tal-bażi jew ikollu għoli żejjed ta' mhux aktar minn 1/8 pulzier (3 mm). L-għoli ta' kwalunkwe rinfurzar tal-weldjatura jista' jiġi determinat mill-manifattur jew miftiehem b'mod reċiproku mill-manifattur u x-xerrej. It-tisħiħ għandu jkun relattivament bla xkiel u ħieles minn irregolaritajiet sinifikanti. Il-metall depożitat għandu jkun imdewweb b'mod uniformi mal-wiċċ tal-pjanċi. Sakemm il-ħxuna finali tal-metall tal-weldjatura ma tkunx daqs jew akbar mill-ħxuna minima tal-metall bażiku li jmissu magħhom, uċuħ tal-weldjatura konkavi mhumiex permessi.

Id-difetti tal-weldjatura għandhom jitneħħew sakemm jinkiseb metall sod u mingħajr difetti, u mbagħad iż-żona għandha tissewwa bl-iwweldjar. It-trattament u l-ispezzjoni tas-sħana sussegwenti (ttestjar viżwali, radjografiku u penetrant taż-żebgħa) għandhom jitwettqu skont ir-rekwiżiti tal-weldjatura oriġinali.
